| 品牌：孜博阀门 | 型号：CS41H-40CDN65 | 材质：铸钢 |
| 连接形式：法兰 | 适用介质：蒸汽 | 压力环境：常压 |
| 流动方向：单向 | 驱动方式：蒸汽 | 规格：CS41H-40C |
| 种类：浮球式 | 公称通径：DN15-DN150mm | 工作温度：常温 |
| 标准：*** | 零部件及配件：阀体 | 形态：球式 |
| 类型(通道位置)：直通式 | 蒸汽疏水阀：CS41H-40C |
| 品牌孜博阀门 | 型号 CS41H |
| 材质铸钢 | 连接形式法兰 |
| 结构形式直通式 | 3C阀门类别工业 |
| 公称通径DN15-DN150mm | 适用介质蒸汽 |
| 压力环境常压 | 工作温度常温 |
| 标准*** | 流动方向单向 |

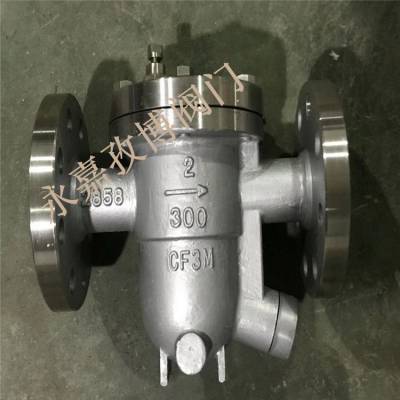

可按客户需求定做 厂家生产 保***量 图片展示：
可按客户需求定做 厂家生产 保***量 产品说明:
S41H疏水阀工作原理:
CS41H浮球式疏水阀的结构简单，内部只有一个精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长。装置刚起动时，管道内出现空气和 低温冷凝水，手动排空气阀能迅速排除不凝结气体，疏水阀开始进入工作状态，低温冷凝水流进疏水阀，凝结水的液位上升，浮球上升，开启阀门。装置很快提升温 度，管道内温度上升到饱和温度之前，自动排空气阀已经关闭；装置进入正常运行状况，凝结水减少，液位下降，浮球随液位升降调节阀孔流量；当凝结水停止进入 时，浮球随介质流向逼近阀座，关闭阀门。自由浮球式蒸汽疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏。
CS41H自由浮球式疏水阀是目前国蒸汽疏水阀之一，产品技术质量和制造工艺达到国际上同类产品的水平。由于浮球精度高，能确保疏水阀的密封性能，整个球面都可为密封面，使用寿命很长。自由浮球式蒸汽疏水阀的***优点：是***内置排空气阀，非常灵敏，工作质量高，能延长自自由浮球式蒸汽疏水阀的整体使用寿命。自由浮球式疏水阀是不受压力、温度、冷凝水流量波动的影响，连续排水，有水即排，zui小过冷度为 0℃ ，能使加热设备达到工作效率；它的zui低工作压力 0.01Mpa ，zui大背压率 ≤85% 。
自由浮球式疏水阀是石油、化工、印染、制药、造纸、食品等工业加热设备zui理想的疏水阀。
工作原理：自由浮球式蒸汽疏水阀利用浮力原理，浮球根据凝结水量的，随水位的变化而作升降，自动调节阀座孔的开度，连续排放凝结水，当凝结水停止进入时，浮球降的底部，回到关闭位置，排水停止，由于排水阀座孔总是在凝结水位以下，形成水封、水、气自然分离，达到无蒸汽泄漏。
产品特点：能拓饱和凝结水，回执设备内不含有水先积聚，从而获得的加热效率。蒸汽压力变化时，不受影响，能连续工作***。漏汽变幻无常小，采用***研磨工艺制造，浮球精度高，密封性能好。自动排空气性能好。寿命长，浮球的整个球面都可以做密封面，无集中磨损。 产品性能参数
型号PN工作压力/MPa适用温度/℃适用介质
CS41H-16、CS41H-16C、CS41-25、CS41-40 型自由浮球式蒸汽疏水阀主要性能参数| CS41H-16 | 16 | 1.6 | ≤200 | 水、蒸汽 |
| CS41H-16C | 16 | 1.6 | ≤425 | 水、蒸汽 |
| CS41H-25 | 25 | 2.5 | ≤350 | 水、蒸汽 |
| CS41H-40 | 40 | 4.0 | ≤425 | 水、蒸汽 |
产品外形及结构尺寸
CS41H-16CS41H-16（Ⅱ）
CS41H-16、CS41H-16（Ⅱ）型自由浮球式蒸汽疏水阀主要外形及结构尺寸（mm）| DN | 15 | 20 | DN | 25 |
| D | 170 | 200 | L | 310 |
| H | 127 | 142 | H | 240 |
| h | 80 | 90 | h | 178 |
| 重量/kg | 3.5 | 4.5 | 重量/kg | 15 |
CS41H-16C CS41H-40（Ⅰ）CS41H-16C CS41H-40（Ⅱ）
CS41H-16C CS41H-40（Ⅰ）、CS41H-16C CS41H-40（Ⅱ）型自由浮球式蒸汽疏水阀主要外形及结构尺寸（mm）| DN | 15 | 20 | 25 | DN | 25 | 40 | 50 |
| L | 230 | 230 | 230 | D | 320 | 320 | 320 |
| H | 220 | 220 | 220 | H | 295 | 295 | 295 |
| h | 150 | 150 | 150 | h | 210 | 210 | 210 |
| 重量/kg | 10 | 10.5 | 11 | 重量/kg | 24 | 25 | 26 |
CS41H-16C CS41H-40（Ⅲ）CS41H-16C CS41H-40（Ⅳ）
CS41H-16C CS41H-40（Ⅲ）、CS41H-16C CS41H-40（Ⅳ）型自由浮球式蒸汽疏水阀主要外形及结构尺寸（mm）| DN | 50 | 65 | 80 | DN | 80 | 100 |
| L | 430 | 430 | 430 | D | 580 | 580 |
| H | 410 | 410 | 410 | H | 540 | 540 |
| h | 290 | 290 | 290 | h | 390 | 390 |
| 重量/kg | 80 | 83 | 86 | 重量/kg | 130 | 137 |
产品排水量表（过冷度为 6℃ 时的连续排量）
工作压差/MPa排水量CS41H-16CS41H-16Ⅱ（Φ120）
CS41H-16 型自由浮球式蒸汽疏水阀排水量表（kg/h）| 0.05 | 0.1 | 0.2 | 0.5 | 0.8 | 1.2 | 1.6 |
| 160 | 230 | 300 | — | — | — | — |
| 110 | 160 | 250 | 360 | — | — | — |
| 90 | 130 | 200 | 280 | 290 | — | — |
| 50 | 80 | 120 | 180 | 210 | 260 | — |
| 40 | 50 | 80 | 140 | 170 | 210 | 260 |
| 1400 | 2000 | 2800 | — | — | — | — |
| 1000 | 1300 | 1800 | 3100 | — | — | — |
| 800 | 1000 | 1400 | 2500 | 3500 | — | — |
| 600 | 800 | 1100 | 2000 | 2900 | 3800 | — |
| 500 | 600 | 900 | 1800 | 2600 | 3300 | 3800 |
工作压差/MPa排水量产品代号Ⅰ（Φ68）产品代号Ⅱ（Φ120）产品代号Ⅲ（Φ190）产品代号Ⅳ（Φ220）
CS41H-16C（Ⅰ、Ⅱ、Ⅲ、Ⅳ）型自由浮球式蒸汽疏水阀排水量表（kg/h）| 0.05 | 0.1 | 0.2 | 0.5 | 0.8 | 1.2 | 1.6 |
| 180 | 210 | 280 | 450 | 560 | 620 | 660 |
| 500 | 600 | 900 | 1800 | 2600 | 3300 | 3800 |
| 2820 | 4200 | 5080 | 7000 | 8530 | 10200 | 12100 |
| 4200 | 6800 | 8500 | 10270 | 12400 | 15800 | 18500 |
工作压差/MPa排水量产品代号Ⅰ（Φ68）产品代号Ⅱ（Φ120）产品代号Ⅲ（Φ190）产品代号Ⅳ（Φ220）
CS41H-40（Ⅰ、Ⅱ、Ⅲ、Ⅳ）型自由浮球式蒸汽疏水阀排水量表（kg/h）| 0.03 | 0.5 | 1.2 | 1.6 | 2.0 | 2.4 | 3.0 | 3.6 | 4.0 |
| 100 | 270 | 380 | 440 | 480 | 520 | 580 | 610 | 630 |
| 400 | 1100 | 1620 | 1900 | 2100 | 2280 | 2560 | 2780 | 2900 |
| 1060 | 2770 | 4250 | 4900 | 5400 | 5920 | 6550 | 7050 | 7300 |
| 1580 | 4160 | 6430 | 7520 | 8450 | 9000 | 10000 | 10800 | 11200 |
声明：本文中所有文字、数据、图片均只适用于参考，性能参数、结构尺寸参数、等详情，请联系我们，电话：15669825359
