品牌:永嘉孜博阀门 | 型号:J41H-100C DN65 | 连接形式:法兰 |
材质:铸钢 | 公称通径:DN15-DN600mm | 3C阀门类别:工业 |
订货号:300104 | 货号:320104 | 适用介质:水 蒸汽 油品 |
压力环境:常压 | 工作温度:常温 | 标准:国标 |
外形:大型 | 流动方向:单向 | 驱动方式:手动 |
零部件及配件:阀体 | 形态:旋转式 | 类型(通道位置):直通式 |
规格:J41H-100C | 是否跨境货源:否 | 铸钢截止阀:J41H-100C |
手动法兰截止阀:J41H-100C |

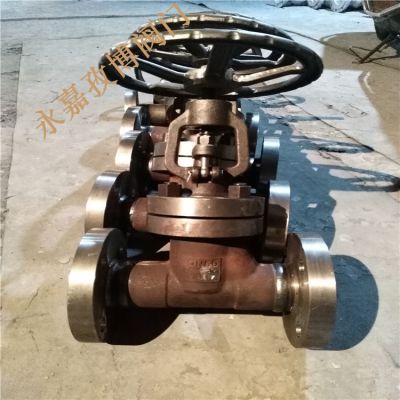

永嘉孜博阀门有限公司 可按客户需求定做 厂家生产 保质保量 图片展示 :
永嘉孜博阀门有限公司可按客户需求定做 厂家生产 保质保量 产品说明:
J41H截止阀适用于公称压力PN1.6~16MPa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。
结构特点:
1、选材考究,符合国内、外相关标准,结构合理,造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立(Stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。
4、阀杆经调质及表面氮化处理,有良好的抗腐蚀性和抗擦伤性。
5、可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
6、阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成,密封可靠,更换填料可在不停机情况下进行,方便快捷,不影响系统运行。 J41H J61H截止阀产品用途
J41H、J41W 手动,电动截止阀的启闭件是圆柱形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关,一般不用来调节流量,定做时允许作调节和节流。
J41H J61H截止阀产品特点
1、结构简单,制造和维修比较方便
2、工作行程小,启闭时间短
3、密封性好,密封面间磨擦力小,寿命较长
J41H J61H截止阀执行标准
设计规范:GB/T 12235
结构长度:GB/T 12221
法兰连接:JB/T 79
试验与检验:JB/T 9002
产品标识:GB/T 12220
供货规范:JB/T 7928
J41H J61H截止阀性能参数
型号 | J41H-16C~160C | J41Y-16C~160C | J41W-16P~160P | |
工作压力(MPa) | 1.6~16.0 | |||
适用温度(℃) | ≤425 | ≤150 | ||
适用介质 | 水、蒸汽、油品 | 弱腐蚀性介质 | ||
材料 | 阀体、阀盖 | 碳素钢 | 铬镍钛不锈钢 | |
阀杆 | 铬不锈钢 | 铬镍钛不锈钢 | ||
密封面 | 堆焊铁基合金 | 堆焊硬基合金 | 本体材料 | |
填料 | 石棉石墨、柔性石墨、聚四氟乙烯 |
J41H J61高压截止阀压力试验:
公称压力 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24.0 |
水密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 18.0 |
上密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 18.0 |
气密封试验 | 0.5-0.7 |
J41H J61H截止阀主要外形和连接尺寸
6.4MPa规格主要尺寸
6.4MPa | 15 | 170 | 105 | 75 | 55 | 40 | 18 | 4-14Φ | 195 | 400 |
凹凸法兰 64C | 20 | 190 | 125 | 90 | 68 | 51 | 20 | 4-Φ18 | 228 | 160 |
25 | 210 | 135 | 100 | 78 | 58 | 22 | 4-Φ18 | 275 | 180 | |
32 | 230 | 150 | 110 | 82 | 66 | 24 | 4-Φ23 | 325 | 200 | |
40 | 260 | 165 | 125 | 95 | 76 | 24 | 4-Φ23 | 360 | 240 | |
50 | 300 | 175 | 135 | 105 | 88 | 26 | 4-Φ23 | 410 | 280 | |
65 | 340 | 200 | 160 | 130 | 110 | 28 | 8-Φ23 | 450 | 320 | |
80 | 380 | 210 | 170 | 140 | 121 | 30 | 8-Φ23 | 485 | 360 | |
100 | 430 | 250 | 200 | 168 | 150 | 32 | 8-Φ25 | 537 | 400 | |
125 | 500 | 295 | 240 | 202 | 176 | 36 | 8-Φ30 | 631 | 400 | |
150 | 550 | 340 | 280 | 240 | 204 | 38 | 8-Φ34 | 646 | 450 | |
200 | 650 | 405 | 345 | 300 | 260 | 44 | 12-Φ34 | 813 | 500 |
10.0MPa规格主要尺寸
10.0MPa | 10 | 170 | 100 | 70 | 50 | 35 | 20 | 4-Φ14 | 198 | 140 |
凹凸法兰 100C | 15 | 170 | 105 | 75 | 55 | 40 | 20 | 4-Φ14 | 202 | 140 |
20 | 190 | 125 | 90 | 68 | 51 | 22 | 4-Φ18 | 228 | 160 | |
25 | 210 | 135 | 100 | 78 | 58 | 24 | 4-Φ18 | 250 | 180 | |
32 | 230 | 150 | 110 | 82 | 66 | 24 | 4-Φ23 | 326 | 200 | |
40 | 260 | 165 | 125 | 95 | 76 | 26 | 4-Φ23 | 360 | 240 | |
50 | 300 | 195 | 145 | 112 | 88 | 28 | 4-Φ25 | 414 | 280 | |
65 | 340 | 220 | 170 | 138 | 110 | 32 | 8-Φ25 | 434 | 320 | |
80 | 380 | 230 | 1810 | 148 | 121 | 34 | 8-Φ25 | 547
| ||
声明:本文中所有文字、数据、图片均只适用于参考,性能参数、结构尺寸参数、价格等详情,请联系我们,电话:15669825359
